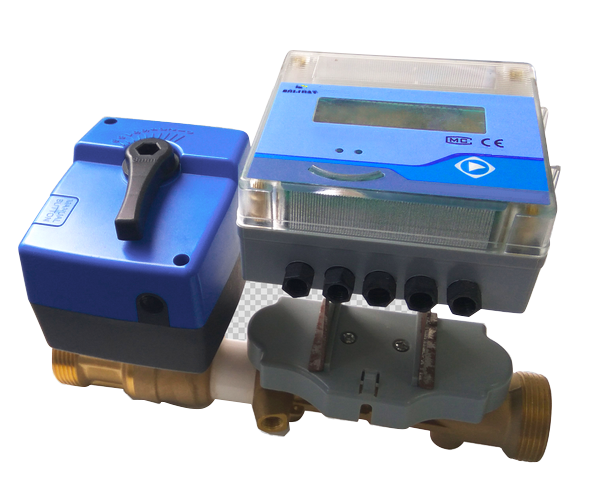

Injap Kawalan Pintar Siri SLD-NF



Injap kawalan pintar terdiri daripada meter tenaga ultrasonik, injap bola pengawal selia dan pengawal pintar; ia menyepadukan pemantauan tenaga, pelarasan injap bola dan penghantaran jauh data; ia digunakan terutamanya untuk penghawa dingin pusat, pemanasan dan kawalan sistem lain. Pengawal pintar melaraskan pembukaan injap bola elektrik ke arah ambang pratetap dengan mengumpul maklumat seperti suhu dan tenaga, untuk merealisasikan pelarasan dinamik tenaga dan mencapai tujuan penjimatan tenaga.



Pengawal injap tenaga disambungkan dengan meter sejuk dan haba ultrasonik dan injap bola pengawal selia masing-masing; pengawal membaca kadar aliran semasa, kuasa pemanasan, bekalan air dan suhu air kembali meter sejuk dan haba; melaraskan pembukaan injap bola pengawal semasa mengikut kaedah PID mengikut perbezaan suhu antara bekalan dan air kembali Kaedah kawalan lain ialah pengawal boleh mengembangkan panel kawalan suhu dalaman mengikut komunikasi dua bas, baca suhu dalaman dan suhu yang ditetapkan, dan laraskan pembukaan injap bola semasa mengikut kaedah PID mengikut perbezaan suhu antara kedua-duanya; injap kawalan pintar menggunakan kaedah penghantaran telus, Muat naik maklumat isyarat yang dikumpul ke platform awan, dan platform awan akan mengeluarkan strategi kawalan atau melaraskan pembukaan injap bola.



1, Dengan ciri-ciri meter sejuk dan haba

2, Dengan fungsi pemantauan kuasa dan tenaga

3, antara muka Ethernet, serasi dengan TCP/IP, protokol MQTT, RS485 modbus pilihan Bacnet MS/TP

4, pilihan pelarasan panel kawalan suhu dalaman

5, perbezaan suhu air masuk dan pulangan kawalan tempatan, kawalan perbezaan suhu panel kawalan suhu dan kawalan jauh tiga mod kawalan

6, Penyimpanan dan pertanyaan data sejarah, menjana keluk kawalan suhu

7, Pengurusan perbezaan suhu, pelarasan aliran masa nyata



Modul paparan:

Guna 4.3-reka bentuk skrin warna 480*272 piksel, paparkan bekalan semasa yang dikumpul dan suhu air kembali, aliran terkumpul, aliran segera, haba sejuk terkumpul, kuasa terkumpul dan maklumat meter sejuk dan haba yang lain; pembukaan injap semasa; tetapan panel kawalan suhu Suhu dan suhu semasa (pilihan); status peranti semasa.

Modul input utama:

Ia direka bentuk dengan cara butang luaran, dan parameter kawalan pengawal boleh diubah suai melalui input butang.

Modul bekalan kuasa: tukar bekalan kuasa luaran kepada bekalan kuasa sistem pengawal.

Antara muka meter sejuk dan haba:

2-antara muka RS485 cara, direka dalam cara terpencil, satu cara boleh digunakan sebagai meter sejuk dan haba pintar super pintar, dan cara lain boleh disambungkan kepada peralatan tempatan seperti PLC untuk menerima kawalan di tapak isyarat.

Modul penyimpanan data:

Simpan maklumat tetapan butang semasa; menyimpan aliran terkini, suhu dan maklumat lain, dan menjana data yang disimpan untuk lengkung kemudian.

Modul penghantaran jauh tanpa wayar:

Mod kawalan pengawal dibahagikan kepada dua mod: mod interaktif dan mod kawalan diri. Mod interaktif menyediakan awan dengan arahan keselamatan pengawal pembukaan injap untuk pelaksanaan; komunikasi awan direalisasikan oleh modul penghantaran jauh tanpa wayar.

Modul komunikasi port rangkaian:

Sebagai tambahan kepada komunikasi tanpa wayar, kawalan interaktif boleh direalisasikan melalui port rangkaian, dan peranti LAN yang sama disambungkan ke bilik kawalan; pengawal dilengkapi dengan sistem pemantauan dan kawalan; sistem pemantauan dan kawalan secara langsung mengawal pembukaan injap bola pengawal selia elektrik.

Modul kawalan injap:

Injap menggunakan injap bola pengawal selia elektrik, antara muka RS485 atau kawalan analog 4-20mA.

Eksport data cakera U:

Pengawal pintar menyimpan maklumat aliran terkini, maklumat pembukaan injap dan maklumat panel kawalan suhu, dan maklumat ini boleh dieksport ke format EXCEL oleh cakera U, yang mudah untuk pengumpulan dan analisis data.



Kawalan injap pengawal selia elektrik:kawalan injap pengawal selia elektrik dibahagikan kepada dua mod kawalan, kawalan interaktif dan automatik

Interaktif:

Pengawal pintar ialah transmisi telus data dan penggerak kawalan injap, bertanggungjawab untuk menghantar maklumat meter sejuk dan haba yang dikumpul ke platform kawalan, platform kawalan memberikan isyarat kawalan injap, dan pengawal pintar bertanggungjawab untuk pelaksanaan kawalan injap.

Jenis kawalan diri:

Pengawal pintar mengawal secara bebas pembukaan injap kawal selia elektrik mengikut logik pratetap digabungkan dengan maklumat sejuk dan haba yang dibaca dan maklumat panel kawalan suhu.

Antara muka injap pengawal selia elektrik:

Injap kawalan elektrik menggunakan bekalan kuasa AC220V atau bekalan kuasa DC24V; isyarat pelarasan menggunakan antara muka kawalan kuantiti analog RS485 atau 4-20mA;

Julat pelarasan injap kawalan elektrik ialah 0-100 peratus julat bukaan; pengawal pintar boleh menetapkan julat pembukaan untuk menempah pembukaan had yang lebih rendah; iaitu, pengawal pintar tidak akan menutup sepenuhnya injap, dan pembukaan maksimum dimasukkan oleh butang;

Strategi pelarasan injap kawalan elektrik:

Pengawal pintar sentiasa membaca maklumat aliran dan maklumat panel suhu setiap 10 minit (masa membaca boleh ditetapkan); satu kaedah menggunakan suhu bekalan dan pemulangan air meter sejuk dan haba ultrasonik sebagai nilai sebenar dan nilai sasaran untuk pelarasan; dua Kaedah mengambil suhu yang ditetapkan dan suhu semasa panel kawalan suhu dalaman sebagai nilai sebenar dan nilai sasaran untuk pelarasan melalui kaedah dua bas.

Strategi pelarasan perbezaan suhu meter sejuk dan haba ultrasonik, pengawal pintar menekan perbezaan suhu sasaran data utama, dan pada masa yang sama kerap membaca suhu bekalan air dan mengembalikan air meter sejuk dan haba; apabila perbezaan suhu antara bekalan dan air kembali lebih besar daripada perbezaan suhu sasaran, tingkatkan pembukaan injap; apabila bekalan dan air kembali Apabila perbezaan suhu dan perbezaan suhu sasaran berkurangan, mula mengurangkan pembukaan injap.

Panel kawalan suhu dalaman mengubah strategi pelarasan. Pengawal pintar membaca nilai terukur dan nilai set panel kawalan suhu dalaman melalui bas kedua dan mengira nilai mutlak perbezaan suhu. Apabila nilai mutlak perbezaan suhu lebih besar, bukaan injap perlu ditingkatkan. Apabila perbezaan suhu berkurangan, mulakan untuk mengurangkan pembukaan injap.

Fungsi penghantaran jauh data:

Pengawal pintar boleh mempunyai fungsi penghantaran jauh 4G terbina dalam dan bersambung dengan platform awan; pengawal boleh menerima isyarat kawalan yang dihantar oleh platform awan dan melakukan pelarasan injap kawalan elektrik; platform awan boleh menerima maklumat meter sejuk dan haba yang dimuat naik oleh pengawal dan status semasa pengawal.

Komunikasi dalam LAN:

Pengawal pintar mempunyai antara muka RJ45 standard, yang disambungkan ke bilik komputer melalui LAN; bilik komputer menggunakan platform pemantauan dan kawalan, yang boleh memberikan isyarat kawalan, dan pengawal pintar bertanggungjawab untuk melaksanakan dan melaraskan pembukaan injap bola pengawal selia elektrik.





Julat suhu yang dibenarkan:	（-10~120） darjah	Tahap Tekanan:	Kurang daripada atau sama dengan 1.6MPa	tahap ketepatan:	Kelas Tenaga 2 atau 3; Kelas Aliran 1 atau 2
Julat suhu yang dibenarkan:	（2~105）K	Medium kerja:	Air, Kurang daripada atau sama dengan 25 peratus larutan etilena glikol	Kelas alam sekitar:	Kelas A atau Kelas B
Kaedah pemasangan:	mendatar atau menegak	Lokasi pemasangan:	Masuk dan kembalikan air	Kehilangan tekanan:	Kurang daripada atau sama dengan 0.025MPa（Qp）
tahap perlindungan	Meter tenaga IP68, penggerak badan injap IP65
Kehidupan injap	>20000 kali	bahan badan	Kurang daripada atau sama dengan loyang DN40, Lebih besar daripada atau sama dengan besi tuang DN50	kaedah sambungan	Kurang daripada atau sama dengan sambungan benang DN40 (GB/T 7307), Lebih besar daripada atau sama dengan sambungan bebibir DN50 (GB/T 9113)
hayat bateri injap pensuisan	>4000 kali (bekalan kuasa bateri pilihan)
Antara muka komunikasi (pilihan)	RS485 modbus, antara muka Ethernet, serasi dengan TCP/IP, protokol MQTT, pilihan Bacnet MS/TP
simpanan data	Simpan 2 tahun data penggunaan air sehari dan 24 data kumulatif bulanan
Kuasa kerja	AC220V, DC9~36V, pilihan DC3.6V (bateri litium pakai buang)
Kekerapan pengukuran	1 saat/4 kali
Arus Senyap	Kurang daripada atau sama dengan 10μA (injap), Kurang daripada atau sama dengan 20μA (meter)
Alat penunjuk	Gunakan skrin warna 4.3 inci 480*272 piksel



1, Nisbah julat tenaga 100:1;

2,Tahap ketepatan: 2.0 tahap;

3, Tahap sensitiviti U3DO untuk perubahan yang tidak teratur dalam medan halaju;

4,Suhu sederhana: -10 darjah ~ tambah 120 darjah ;

5, Kedudukan tekanan: 1.6Mpa;

6,Buka injap adalah Kurang daripada atau sama dengan 10 peratus , dan sisihan ketepatan aliran berada pada tahap 5.0 (±5.0 peratus );



Model	Diameter	Aliran minimum m3/j	Aliran maksimum m3/j	Laraskan julat aliran m3/j
SLD-NF-020	DN20	0.050	5.00	0.75~3.75
SLD-NF-025	DN25	0.070	7.00	1.05~5.25
SLD-NF-032	DN32	0.120	12.00	1.80~9.00
SLD-NF-040	DN40	0.200	20.00	3.00~15.00
SLD-NF-050	DN50	0.300	30.00	4.50~22.50
SLD-NF-065	DN65	0.500	50.00	7.50~37.50
SLD-NF-080	DN80	0.800	80.00	12.00~60.00
SLD-NF-100	DN100	1.200	120.00	18.00~90.00
SLD-NF-125	DN125	2.000	200.00	30.00~150.00
SLD-NF-150	DN150	3.000	300.00	45.00~225.00
SLD-NF-200	DN200	5.000	500.00	75.00~375.00
SLD-NF-250	DN250	8.000	800.00	120.00~600.00
SLD-NF-300	DN300	12.00	1200.00	180.00~900.00
