Bagaimana Tolok Paras Flap Magnetik Meningkatkan Kecekapan Pemantauan Paras Air Dandang

Mengapa Tolok Aras Flap Magnetik Adalah Pilihan Pilihan untuk Pengukuran Paras Air Dandang

1. Pengenalan: Pemantauan Paras Air Dandang sebagai Keutamaan Keselamatan Kritikal

Paras air dram dandang adalah faktor penentu untuk operasi selamat peralatan haba. Paras air yang terlalu tinggi boleh menyebabkan terperangkap wap, tukul air turbin dan tiub terlalu panas pecah; paras air yang sangat rendah boleh menyebabkan keadaan relau kering, kehabisan tiub relau, dan juga letupan dandang bencana. Peraturan Penyeliaan Teknikal untuk Dandang Stim memberi mandat bahawa setiap dandang hendaklah dilengkapi dengan dua peranti pemantauan paras air bebas untuk merealisasikan penyeliaan dwi melalui-pemeriksaan tapak dan kawalan pusat jauh.

Instrumen pemantauan konvensional untuk dandang mempunyai kelemahan yang wujud: tolok paras air kaca/mika adalah rapuh, terdedah kepada penskalaan dan kabur di bawah suhu tinggi, dan memerlukan penggantian alat ganti yang kerap; pemancar aras tekanan berbeza terdedah kepada turun naik paras air palsu dan variasi tekanan dram stim, menuntut pampasan dan penentukuran berterusan; tolok aras sentuhan elektrik mengalami kakisan dan penskalaan elektrod, hanya menyediakan -penggera titik tetap tanpa bacaan aras berterusan.

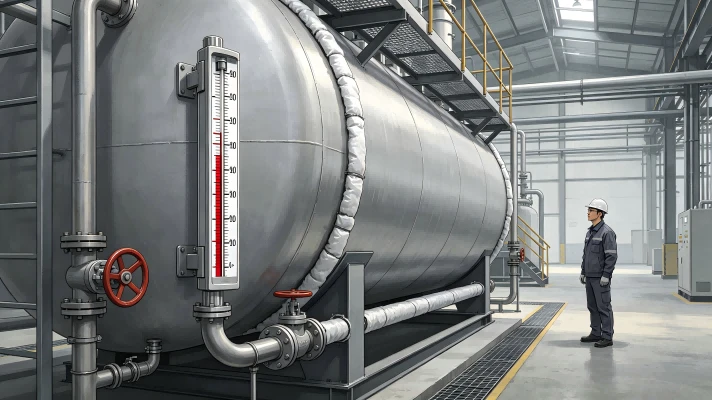

Tolok aras kepak magnet (juga dinamakan tolok aras apungan magnet) menggunakan ukuran gandingan magnetik tanpa-sentuh,-tekanan tinggi semua-struktur logam dan disepadukan pada-reka bentuk penghantaran jauh. Ia berkesan menangani keadaan operasi dandang yang teruk termasuk suhu tinggi, tekanan tinggi, pergolakan wap dan operasi berterusan 24-jam. Instrumen ini sangat mengurangkan beban kerja penyelenggaraan, meningkatkan ketepatan dan kecekapan tindak balas pemantauan paras air, dan telah menjadi peralatan pemantauan di tapak standard untuk dandang stim industri, dram wap loji janakuasa dan deaerator haba.

2. Prinsip Operasi Tolok Aras Flap Magnetik untuk Perkhidmatan Dandang

Tolok aras flap magnetik beroperasi berdasarkan prinsip saluran komunikasi digabungkan dengan ukuran gandingan magnet terpencil:

Bebibir atas dan bawah tolok masing-masing disambungkan ke sisi wap dan air dram dandang, jadi paras cecair di dalam tiub pengukur disegerakkan dengan paras air dram sebenar dalam masa nyata.

Satu-samarium suhu tinggi-apungan magnetik kobalt dipasang di dalam tiub pengukur, menaik dan menurun serentak dengan paras cecair dan menentang gangguan kecil daripada buih stim.

Kemagnetan kekal di dalam apungan menembusi dinding tiub keluli tahan karat dan memacu flap magnet dwiwarna di bahagian luar untuk terbalik. Kepak merah menunjukkan fasa cecair manakala kepak putih mewakili fasa gas, menandakan dengan jelas-sempadan aras cecair masa sebenar.

Suis buluh pilihan atau modul penghantaran jauh magnetostrictive mengeluarkan isyarat standard 4–20 mA kepada sistem DCS/PLC untuk pemantauan pusat berterusan. Suis had magnet boleh dikonfigurasikan untuk mencetuskan penggera boleh didengar dan visual paras air tinggi/rendah serta perlindungan penutupan dandang saling kunci.

Merit teras: Pemasangan paparan diasingkan sepenuhnya daripada-media suhu tinggi, menghapuskan risiko pecah kaca dan-kebocoran wap suhu tinggi pada sumber.

3. Enam Dimensi: Bagaimana Tolok Tahap Flap Magnetik Meningkatkan Kecekapan Pemantauan Paras Air Dandang

(1) Intuitif Pada-Bacaan Tapak Mengurangkan Masa Pemeriksaan

Keterlihatan jarak jauh-: Kepak merah kontras tinggi-dan-tinggi-mendayakan pengecaman jelas sempadan aras cecair dari jarak 5 meter. Pemeriksa tidak perlu mendekati badan dandang suhu tinggi-, memendekkan masa pemeriksaan setiap unit.

Operasi pasif tanpa bekalan kuasa: Bacaan kekal sah semasa gangguan bekalan elektrik, penutupan dandang dan penyelenggaraan, menghapuskan pemantauan buta tanpa-instrumen rujukan tapak.

Pengukuran julat penuh-berterusan tanpa zon mati dan ketepatan yang stabil ±5~10 mm. Tolok boleh berfungsi sebagai rujukan-penentukuran tapak untuk tekanan berbeza dan instrumen sentuhan elektrik, mengurangkan perbandingan kerap antara kawalan pusat dan bacaan setempat.

Sebaliknya, tolok paras air kaca mika mengumpul kerak kapur dan kabus wap air pada permukaan dalam di bawah suhu tinggi, memerlukan pengelap manual setiap syif dan mengurangkan kecekapan pemeriksaan. Pengembangan dan pengecutan terma dalam operasi suhu-tinggi-jangka panjang menyebabkan risiko kebocoran dan penuaan kaca mempercepatkan kitaran penggantian.

(2) Keserasian Suhu & Tekanan Tinggi Minimumkan Kekerapan Penggantian Instrumen

Dram dandang biasanya beroperasi pada 200–350 darjah dan 1.6–10 MPa, keadaan di mana instrumen biasa merosot dengan cepat.

Tolok kepak magnetik khusus -dandang menggunakan konduit galas tekanan-tebal daripada keluli tahan karat 304/316, dengan had operasi maksimum 450 darjah dan 32 MPa untuk menampung dandang loji kuasa tekanan sederhana dan tinggi-.

Magnet suhu samarium-kobalt-tinggi yang tertanam dalam apungan mengekalkan prestasi magnet yang stabil tanpa penyahmagnetan di bawah 350 darjah, memberikan bacaan jangka panjang-percuma hanyut.

Struktur bebibir yang dikimpal secara bersepadu mengurangkan titik pengedap untuk menghapuskan kebocoran wap, menghapuskan pengetatan dan penggantian gasket yang kerap.

Tolok paras air kaca tradisional mempunyai toleransi suhu dan tekanan yang sempit. Kitaran terma mendorong kebocoran berterusan, memerlukan penggantian suku tahunan kepingan mika atau tiub kaca, yang mengakibatkan masa terhenti pengeluaran. Tolok kepak magnet tidak mengandungi komponen lutsinar yang rapuh dan memberikan hayat perkhidmatan selama 8–10 tahun di bawah keadaan kerja standard, memotong waktu penutupan penyelenggaraan secara drastik.

(3) Rintangan kepada Paras Air Palsu Meningkatkan Kestabilan Peraturan & Kawalan

Permulaan/penutupan dandang, turun naik beban dan tiupan jelaga menghasilkan apa yang-dipanggil fenomena aras air palsu. Pemancar tekanan pembezaan menghasilkan sisihan bacaan yang teruk disebabkan oleh variasi ketumpatan wap tepu, mengelirukan pengendali ke dalam pelarasan injap air suapan yang kerap, mencetuskan ayunan paras air yang ganas dan peningkatan penggunaan tenaga.

Tolok kepak magnet menjejaki antara muka gas-cecair sebenar secara terus melalui apungan fizikal, kebal kepada-gangguan jangka pendek daripada tekanan dram dan buih wap:

Operator di kawalan pusat boleh menentukur ralat drift pemancar tekanan berbeza terhadap-bacaan flap magnet di tapak, mengurangkan modulasi injap yang kerap.

Kawalan paras air yang stabil mengurangkan kemasukan wap dan kehilangan air-wap, meningkatkan kecekapan terma dandang dan mengurangkan penggunaan bahan api.

Salah menilai paras air yang membawa kepada pengurangan beban unit atau penutupan yang tidak dirancang dielakkan.

(4) Bersepadu Pada-Tapak & Penghantaran Jauh Mendigitalkan-Pemantauan Kitaran Penuh

Tolok kepak magnet menyokong pemasangan modular pemancar jauh dan suis aras, memenuhi dua permintaan pemantauan teras dengan satu unit:

Pemantauan setempat: Memenuhi keperluan pemeriksaan visual-wajib di tapak untuk penyeliaan keselamatan dan audit tetap kemudahan dandang.

Pemantauan jauh: Isyarat 4–20 mA / HART memuat naik data untuk mengawal sistem untuk pemantauan dalam talian 24/7 tanpa pengawasan.

Suis magnet had tinggi/rendah{0}}mengeluarkan isyarat diskret untuk mengunci pemotongan air suapan-dan perlindungan penutupan dandang. Instrumen penggera yang berasingan adalah tidak diperlukan, memudahkan susun atur paip dan mengurangkan kos perolehan.

Berbanding dengan konfigurasi dwi tolok aras kaca serta pemancar sentuhan elektrik, semua-dalam-penyelesaian kepak magnetik mengurangkan titik pemasangan instrumen, memudahkan pendawaian dan memendekkan-tempoh pemasangan dan pentauliahan tapak untuk sistem pemantauan paras air yang lengkap.

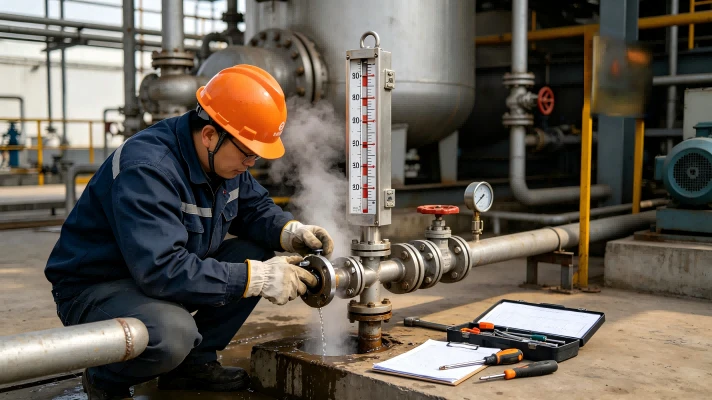

(5) Penyelenggaraan Ultra-Rendah Mengurangkan Kos Buruh & Alat Ganti

Suhu tinggi, kakisan wap air dan pembersihan blowdown yang kerap adalah titik kesakitan penyelenggaraan utama untuk instrumen dandang. Semua-binaan logam tolok flap magnet yang disertakan sepenuhnya memberikan kebolehselenggaraan yang luar biasa:

Tiada komponen boleh guna seperti kaca atau mika, menghapuskan perbelanjaan alat ganti berulang.

Permukaan tiub dalam yang licin menahan penskalaan; hanya blowdown mudah bulanan diperlukan dan bukannya pembersihan-anjakan.

Gandingan magnet tidak melibatkan bahagian geseran mekanikal, mengurangkan kerosakan yang kerap seperti kesesakan apungan dan kegagalan isyarat lebih 70% setiap tahun.

Prosedur penyelesaian masalah adalah mudah: hanya injap pengasingan dan kesesakan apungan memerlukan pemeriksaan, yang boleh diselesaikan oleh pengendali am tanpa jurutera instrumen yang berdedikasi.

(6) Konfigurasi Keselamatan Berlebihan Mengurangkan Kos Pelupusan Kemalangan

Kod penyeliaan keselamatan mewajibkan dwi redundansi: satu instrumen untuk-bacaan visual di tapak dan satu untuk pemantauan jauh. Tolok kepak magnet secara bebas membentuk unit pemantauan keselamatan yang lengkap:

Apabila pemancar tekanan pembezaan gagal atau skrin kawalan pusat gelap, tolok flap magnet mengekalkan bacaan aras yang tepat sebagai rujukan operasi manual yang boleh dipercayai.

Letupan tertutup sepenuhnya-bukti semua-struktur logam menghapuskan risiko percikan sederhana-suhu tinggi dan kecederaan peribadi, mengurangkan kos pembetulan untuk bahaya keselamatan.

Pra-amaran paras air tinggi/rendah melalui penggera saling kunci menghalang kerosakan tiub bencana dan kehilangan penutupan yang tidak dirancang yang disebabkan oleh kejadian air penuh atau relau kering.

4. Kelebihan Teras Tolok Tahap Flap Magnetik untuk Pengukuran Paras Air Dandang: Analisis Perbandingan

表格

Jenis Instrumen	Kekurangan Utama	Keunggulan Perbandingan Tolok Aras Flap Magnetik
Tolok Paras Air Kaca/Mika	Rapuh, dikaburkan oleh penskalaan suhu tinggi-, penggunaan alat ganti yang tinggi, bacaan setempat sahaja	Letupan-kalis semua-binaan logam dengan rintangan suhu & tekanan yang unggul; penghantaran tempatan & jauh bersepadu, keperluan penggantian jangka panjang-yang minimum
Pemancar Tahap Tekanan Berbeza	Terdedah kepada paras air palsu dan hanyut tekanan yang memerlukan penentukuran biasa; tiada rujukan visual langsung pada-tapak	Apungan fizikal menjejaki paras cecair sebenar; berfungsi sebagai penanda aras penentukuran, boleh dibaca tanpa bekalan kuasa
Tolok Aras Sentuhan Elektrik	Tetapkan-penggera titik sahaja, tiada bacaan berterusan, elektrod terdedah kepada kakisan	Paparan julat penuh-berterusan, output analog untuk pemantauan jarak jauh tanpa gangguan, risiko kakisan elektrod sifar
Pemancar Tahap Ultrasonik/Radar	Hanyutan isyarat yang teruk disebabkan oleh wap dandang dan kabus air, tidak sesuai untuk persekitaran dram wap tepu	Direka khusus untuk-perkhidmatan fasa cecair suhu tinggi, ukuran stabil tidak terjejas oleh buih stim

5. Kriteria Pemilihan Utama untuk Dandang-Tolok Tahap Kepak Magnet Khusus

Bahan: 316 saluran pengukur keluli tahan karat; samarium-apung magnet kobalt untuk perkhidmatan suhu tinggi-; Lapisan PTFE untuk air dandang masin dan menghakis.

Penilaian Suhu & Tekanan: Padankan tekanan nominal dandang dan suhu stim tepu dengan margin kerja 20% dikhaskan.

Pemasangan: Reka bentuk bebibir komunikasi -dipasang sisi dengan injap blowdown bersepadu; jaket pengesanan wap untuk dandang yang terdedah kepada pembentukan embun pada suhu ambien yang rendah.

Fungsi Standard: Paparan kepak magnet tempatan dwiwarna + 4–20 mA penghantaran jauh + suis penggera aras air tinggi/rendah untuk memenuhi keperluan dwi pemantauan kod penyeliaan keselamatan.

Perlindungan Letupan: Letupan-modul penghantaran jauh terpencil untuk dandang yang terletak di kawasan terperingkat berbahaya.

6. Kesimpulan

Kecekapan keseluruhan pemantauan paras air dandang bergantung pada empat faktor teras: keterlihatan bacaan, kebolehsuaian keadaan operasi, kos penyelenggaraan dan lebihan keselamatan. Tolok aras kepak magnet memberikan enam kekuatan tersendiri:-bacaan visual pada tapak, operasi yang stabil di bawah suhu dan tekanan tinggi, imuniti kepada gangguan paras air palsu, penghantaran tempatan dan jauh bersepadu, penyelenggaraan minimum dan lebihan keselamatan yang tinggi. Mereka menyelesaikan kecacatan yang wujud pada instrumen paras air tradisional, mematuhi piawaian wajib-pemeriksaan tapak dan penerimaan keselamatan serta bekerjasama dengan sistem kawalan pusat untuk merealisasikan peraturan air suapan automatik yang tepat. Dengan mengurangkan kegagalan peralatan, masa henti yang tidak dirancang dan input penyelenggaraan manual, tolok aras flap magnetik secara menyeluruh meningkatkan kecekapan operasi keseluruhan pemantauan paras air dandang daripada perspektif keselamatan, pengeluaran dan penyelenggaraan, menjadikannya sebagai alat bantu optimum pada-instrumen tapak untuk pengukuran paras air dandang industri dan dram wap loji janakuasa.

---

Glosari Istilah Profesional (Tama Industri Standard)

Tolok aras kepak magnet / Tolok aras apungan magnet

Drum wap dandang

Paras air palsu

Samarium-magnet kobalt

Gandingan magnetik

Pemancar suis buluh

Isyarat HART 4–20 mA

Letupan-jenis terpencil

Prinsip kapal berkomunikasi

Perlindungan interlock
